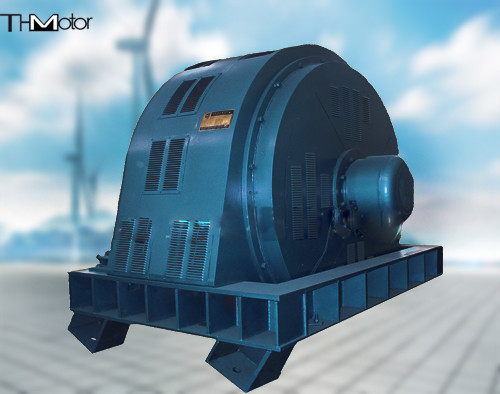

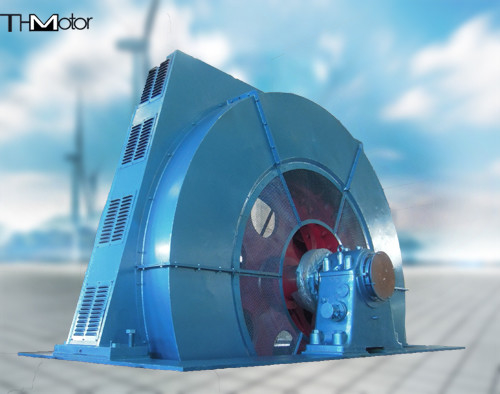

محرك متزامن كبير بعزم دوران بدء كبير TXZ 500 دورة في الدقيقة

محرك متزامن كبير TXZ بعزم بدء كبير

محرك متزامن من سلسلة TXZ، السرعة الرئيسية 250 دورة في الدقيقة، يتم تركيب هذه السلسلة من المحركات بزاوية 30 درجة، وتستخدم بشكل أساسي لمحطات ضخ الصرف، ودرجات الحماية الرئيسية هي IP20 و IP21 و IP23

تستخدم على نطاق واسع في البترول والكيماويات والفحم وغيرها من الصناعات لسحب الضواغط الترددية، والعمل في بيئة الغاز المتفجر من المنطقة "2". في ظل ظروف العمل العادية، لا يتجاوز الارتفاع 1000 متر، ولا تتجاوز درجة حرارة الهواء المحيطة القصوى +40 درجة مئوية، ودرجة الحرارة المحيطة الدنيا -5 درجة مئوية.
البيانات الفنية والهيكل
البيانات الفنية
- الجهد المقنن: 6 كيلو فولت، 10 كيلو فولت؛
- التردد المقنن: 50 هرتز؛
- الحصة: S1؛
- السرعة المتزامنة: 250 دورة في الدقيقة، 300 دورة في الدقيقة، 333 دورة في الدقيقة، 375 دورة في الدقيقة، 428 دورة في الدقيقة، 500 دورة في الدقيقة؛
- التصنيف الحراري: المستوى 155 (F)؛
- ارتفاع مركز العمود: 630 مم؛
- علامة مقاومة للانفجار: ExeⅡCT1 Gc، ExeⅡCT2 Gc، ExeⅡCT3 Gc؛
- الكفاءة: اتفاقية؛
- معامل القدرة: 0.9 (متقدم)؛
- القيمة المضمونة لنسبة عزم الدوران الخارج عن الخطوة إلى عزم الدوران المقنن عند الجهد المقنن هي 1.6؛
- القيمة المضمونة لنسبة عزم الدوران عند القفل إلى عزم الدوران المقنن تحت الجهد المقنن هي 0.6؛
- القيمة المضمونة لنسبة عزم السحب الاسمي إلى عزم الدوران المقنن عند الجهد المقنن هي 0.6؛
- القيمة المضمونة لنسبة تيار الدوار المقفل إلى التيار المقنن عند الجهد المقنن هي 6.5؛
- زمن t لا يقل عن 5 ثوانٍ.
- يمكن أيضًا التفاوض على مؤشرات الأداء وفقًا لمتطلبات المستخدم.
