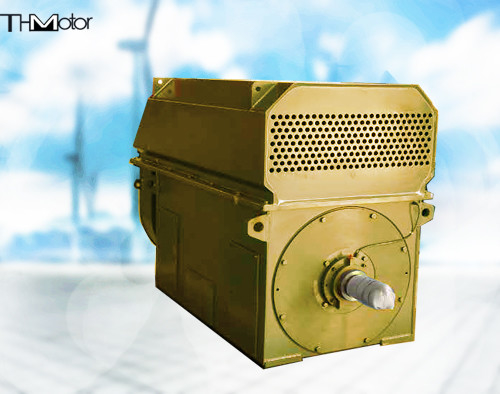

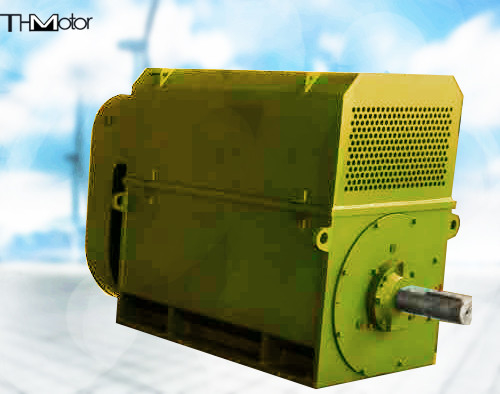

محرك متزامن كبير IEC GB TDMK

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	THMotor
إصدار الشهادات:	CE
رقم الموديل:	TDMK400

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	USD 20000-100000
تفاصيل التغليف:	التعبئة صالحة للابحار
وقت التسليم:	70 يومًا
القدرة على العرض:	100 مجموعة / سنة

مفصلة وصف المنتج

نطاق القوة:	400-15000 كيلو واط	الجهد:	3kv-11kv
مدى السرعة:	100 ، 125 ، 150 ، 167 ، 187.5 ، 200 ، 250 ، 300 لفة / دقيقة	أعمدة:	60 ، 48 ، 40 ، 36 ، 32 ، 30 ، 24 ، 20
التكرار:	50 هرتز ، 60 هرتز	طريقة التبريد:	IC01، IC37، IC81W
معدل IP:	IP00 ، IP20 ، IP21 ، IP23 ، IP44 ، IP54 ، IP55	المعيار:	IEC ، GB
إبراز:	محرك متزامن كبير TDMK , محرك متزامن كبير IEC GB , محرك متزامن كبير 11kv

محرك TDMK ((TM) سلسلة TDMK600-32/2150 10KV

لمحة عامة عن المنتج

المحرك أفقي
تمديد العمود الأسطواني، أشكال أخرى من الرسم (بدون مفتاح) اختيارية.
قاعدة لحام الصفائح، قاعدة نوع الصندوق الاختيارية.
تبني محملات الزحام (نوع غطاء النهاية أو نوع المقعد) ، التشحيم المركب (أو التشحيم المركب + زيت الضغط العالي).
ويقع حلقة الانزلاق خارج الوعاء في الطرف الآخر من امتداد العمود ، وهناك وضع تثبيت مكيف في نهاية العمود الدوار.يتم تثبيت غطاء حلقة الانزلاق إلى الغطاء النهائي.
ينظر إليها من نهاية امتداد العمود، مربع الاتصال الرئيسي، مربع الاتصال القياس،وتقع أسلاك التدفئة على الجانب الأيمن من قاعدة الآلة (أو الجانب الأيسر وفقًا لمتطلبات المستخدم).
يتم تثبيت جهاز تبريد هواء-ماء مع مروحة تبريد على الجزء العلوي (أو الجانبي) من الإطار من نوع الصندوق.
مع تركيب لوحة السفلية ومسامير المرساة، اختياري مع تركيب لوحة السفلية ومسامير المرساة، يتطلب عقد الطلب تعليمات خاصة.

TDMK ((TM) سلسلة TDMK500-36/2600 10KV وصف المعلمات المحرك
(1) المعايير الاسمية للمحرك هي معايير مستمرة تستند إلى نظام العمل S1.
(2) الجهد الاسمي: مستويات الجهد الشائعة هي 600 فولت، 690 فولت، 1200 فولت، 1650 فولت، 3150 فولت، 3300 فولت، 6600 فولت، 10000 فولت.
(3) تردد اسمي: 50Hz أو 60Hz،
(4) الدرجة الخضراء المطلقة: الدرجة F
(5) عامل الطاقة الاسمية: 0.9 (الرئيسي)
(6) يتم تكوين نقاط قياس درجة الحرارة القياسية للمحرك كالتالي:
1عنصر قياس درجة حرارة التلف الستاتور pt100، 2 لكل مرحلة، 6 في المجموع.
2محامل قياس و عنصر رفع pt100، 1 محامل أمامي و خلفي لكل منهما،
(7) الجهد الاسمي لجهاز التدفئة إيقاف هو 380 فولت، 220 فولت يمكن اختيارها،
(8) قيمة نسبة عزم الدوران الخارجي إلى عزم الدوران الاسمي عند الجهد الاسمي: 1.6
قيمة نسبة عزم الدوران عند الوقوف إلى عزم الدوران عند الجهد الاسمي: 0.6
نسبة عزم الدوران السحب إلى عزم الدوران الاسمي عند الجهد الاسمي: 0.6
قيمة نسبة تيار الدوار المغلق إلى التيار الاسمي عند الجهد الاسمي: 6.5.

كل سلسلة من المحركات
