محركنا ، وفر طاقتك ، وادفع نجاحك!
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | THMotor |
| إصدار الشهادات: | CE |
| رقم الموديل: | TDMK400 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD 20000-100000 |
| تفاصيل التغليف: | التعبئة صالحة للابحار |
| وقت التسليم: | 70 يومًا |
| القدرة على العرض: | 100 مجموعة / سنة |
| نطاق القوة: | 400-15000 كيلو واط | الجهد االكهربى: | 3kv-11kv |
|---|---|---|---|
| مدى السرعة: | 100 ، 125 ، 150 ، 167 ، 187.5 ، 200 ، 250 ، 300 لفة / دقيقة | أعمدة: | 60 ، 48 ، 40 ، 36 ، 32 ، 30 ، 24 ، 20 |
| تكرر: | 50 هرتز ، 60 هرتز | طريقة التبريد: | IC01، IC37، IC81W |
| معدل IP: | IP00 ، IP20 ، IP21 ، IP23 ، IP44 ، IP54 ، IP55 | اساسي: | IEC ، GB |
| إبراز: | محرك متزامن كبير TDMK TM,محرك مطحنة الفحم TDMK TM,محرك مطحنة الفحم 10KV |
||

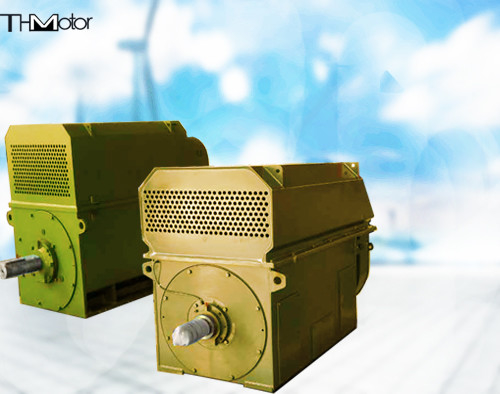

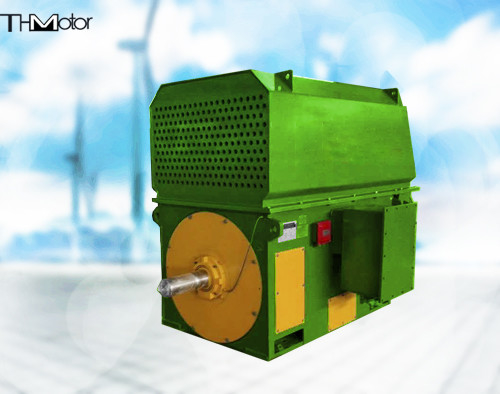

TDMK TM محرك متزامن كبير لمطحنة الفحم
محرك TDMK500-36 / 2600 10KV
وصف المعلمة
(1) المعلمات المقدرة للمحرك عبارة عن تقييمات مستمرة بناءً على نظام العمل S1 ؛
(2) الفولتية المقدرة: مستويات الجهد الشائعة هي 600V ، 690V ، 1200V ، 1650V ، 3150V ، 3300V ، 6600V ، 10000V ؛
(3) التردد المقدر: 50 هرتز أو 60 هرتز ،
(4) الدرجة الخضراء المطلقة: درجة F.
(5) معامل القدرة المقدرة: 0.9 (رائد)
(6) يتم تكوين نقاط قياس درجة الحرارة القياسية للمحرك على النحو التالي:
1. عنصر قياس درجة حرارة لف الجزء الثابت pt100 ، 2 لكل مرحلة ، 6 في المجموع ؛
2. تحمل قياس ورفع عنصر pt100 ، 1 محمل أمامي وخلفي لكل منهما ،
(7) الجهد المقدر لسخان الإغلاق 380 فولت ، يمكن اختيار 220 فولت ،
(8) قيمة نسبة عزم التدريج إلى عزم الدوران المقدر عند الجهد المقنن: 1.6
قيمة نسبة عزم الدوران إلى عزم الدوران المقدر عند الجهد المقنن: 0.6
نسبة عزم السحب إلى عزم الدوران المقدر عند الجهد المقنن: 0.6
قيمة نسبة تيار الجزء الدوار المقفل إلى التيار المقنن عند الجهد المقنن: 6.5 وصف الهيكل
يمكن للمستخدم تحديد طريقة التهوية والتبريد لهذه السلسلة من المحركات.يمكن تحويله إلى تبريد طبيعي للتهوية من النوع المفتوح ، وطريقة التبريد هي IC01 ، ويمكن أيضًا تحويلها إلى طريقة تهوية وتبريد مجرى مغلق بالكامل ، وطريقة التبريد هي IC21 ؛إنه أيضًا تبريد مغلق بالماء والهواء ، وطريقة التبريد هي IC86W أو IPOO أو IP23 أو IP44 أو IP54.يتكون المحرك من الجزء الثابت والدوار والمحمل وحلقة التجميع (حلقة الانزلاق) ومكونات أخرى.يمكن تحويله إلى نوع صندوقي أو إطار دائري تقليدي بهيكل لوحة القاعدة..
يتكون قلب الجزء الثابت من صفائح فولاذية من السليكون المدلفن على البارد منخفضة الفقد متراكبة ومضغوطة ، والقسم الأساسي به فتحة تهوية شعاعية لتحسين دورة التبريد داخل المحرك.يتبنى ملف الجزء الثابت ملف المسافة القصيرة مزدوج التكديس المشكل لتحسين التوافق المغناطيسي المحتمل ، ويعتمد مادة وبنية عازلة مضادة للكهرباء بتحويل التردد ، والنهايات ثابتة ومحددة بشكل موثوق.، وتعتمد عملية الطلاء الخالي من المذيبات بالضغط الفراغي (VPI) ، بحيث يصبح الرسم التخطيطي لسلك الجزء الثابت والقلب الحديدي كليًا صلبًا ، والذي يتميز بخصائص أداء عزل ممتاز وموثوق ، وقوة ميكانيكية عالية ومقاومة قوية للرطوبة.
اللف الدوار مصنوع من لفائف درجة مغناطيسية مع دوران تبديد الحرارة.كل سلك قطب مغناطيسي ملحوم ومكون من سلك نحاسي مسطح.يعتمد الاتصال مع العمود الدوار على ذيل حمامة أو ذيل على شكل حرف T.تستخدم لفات مبللة بالكامل.
يتم استخدام محامل منزلقة ، وعادة ما يتم استخدام محامل غطاء طرفي ، ويمكن استخدام محامل نوع المقعد.بغض النظر عن نوع الهيكل ، لديه وظيفة محاذاة ذاتية كروية.هيكل المحمل المنزلق يعتمد محامل عازلة ، وهناك فرشاة تأريض في نهاية امتداد العمود.لا يستطيع المحرك عادة تحمل القوة المحورية الخارجية ، والزخم المحوري المسموح به هو ± 0.5- ± 2rnm ، ويمكن استخدام هيكل محمل التدحرج من نوع الغطاء النهائي.
وضع الإثارة لهذه السلسلة: جهاز إثارة الثايرستور الثابت بشكل عام ، يُسمح بأنواع أخرى من أجهزة الإثارة.
