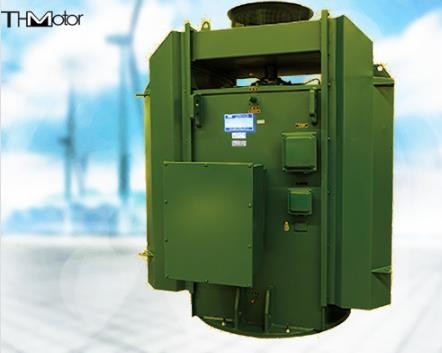

TL عمودي AC المحركات المتزامنة 12000kw 3 Hp محرك مضخة المياه IP54

محركات TL العمودية المتزامنة تقود مضخات المياه العمودية في معالجة مياه الصرف الصحي

نموذج الوصف
T ------- محرك متزامن
TK ------- محرك متزامن لضاغط الهواء
TL ------ محرك متزامن عمودي
TKK ----- محرك متزامن مع مبرد هواء-هواء
TM ----- محرك متزامن لمطحنة الكرة
TKS ------ مع محرك متزامن مبرد الهواء والماء

وصف الهيكل
تحتوي المحركات المتزامنة على هياكل مختلفة: بالإضافة إلى هيكل مقعد المحمل المزدوج العام ، هناك أيضًا تعليق كامل ، بدون عمود ، هيكل بدون مقعد ، نصف تعليق ، هيكل مقعد محمل فردي ؛هيكل متحركحلقة جامع مع غطاء واقي ، هيكل أمان ذو تهوية بالضغط الإيجابي ؛الهياكل المستديرة والمربع ، يمكن أن تتحمل المحامل الدفع ثنائي المحور ويمكن أن تتحرك للأمام والخلف ، وما إلى ذلك ؛تبريد ذاتي التهوية ، تركيب أفقي ورأسي ؛هيكل إثارة الثايرستور مع حلقة انزلاق وفرشاة ، وهناك أيضًا هياكل إثارة بدون فرش.مستويات الجهد هي 380V ، 3kV ، 6kV ، 10kV ، إلخ. نوع حماية المحرك لديه أنواع حماية مختلفة من IP00 إلى IP54.
إن الإطار والغطاء النهائي واللوحة السفلية للمحرك المتزامن كلها مصنوعة من ألواح فولاذية.تم تجهيز كل من الجزء الثابت والمحمل بعناصر قياس درجة الحرارة ، والتي يمكنها مراقبة درجة حرارة المحرك.يتبنى الدوار أقطابًا مغناطيسية من نوع القطب البارز.يتم تثبيت المراوح على طرفي المقود.يدخل هواء التبريد من الأغطية الطرفية في كلا الطرفين ، ويدخل إلى قلب الدوار ، ويهرب إلى مخرج الهواء لقاعدة الماكينة من خلال فتحات التهوية الشعاعية للجزء الثابت.تأثير التبريد جيد.هناك أيضًا مجاري ، تهوية نصف مجرى ، تبريد هواء-ماء وأنواع تبريد هواء-هواء ؛تشمل المحامل محامل انزلاقية للغطاء الطرفي ، ومحامل انزلاق للمقعد (تبريد دوران الزيت بالضغط) ، ومحامل دوارة للغطاء النهائي (تزييت الشحوم ، وما إلى ذلك).

تُستخدم المحركات المتزامنة العمودية من سلسلة TL بشكل أساسي لقيادة مضخات المياه العمودية المختلفة ، وتستخدم على نطاق واسع في الحفاظ على المياه ، والصرف الصحي وإمدادات المياه ، ومعالجة مياه الصرف الصحي وغيرها من المجالات.يتم استخدامه على نطاق واسع في مشاريع كسب العيش الوطنية الرئيسية ، مثل مشروع تحويل المياه من الجنوب إلى الشمال ، وتحويل نهر اليانغتسي إلى نهر هوايخه ، إلخ. كما يتم تصديره إلى الهند وأوزبكستان ، وما إلى ذلك ، وهو مجهز في محطة الضخ لمشروع نقل المياه.
· تكنولوجيا المنتجات المحلية الرائدة
· قدرة المحرك 400kW 40000kW
عدد الأعمدة: 12 عمودًا حتى 80 عمودًا
السرعة: 75 500 لفة / دقيقة
الفولطية المقدرة: 6kV ، 10kV ، 11kV
