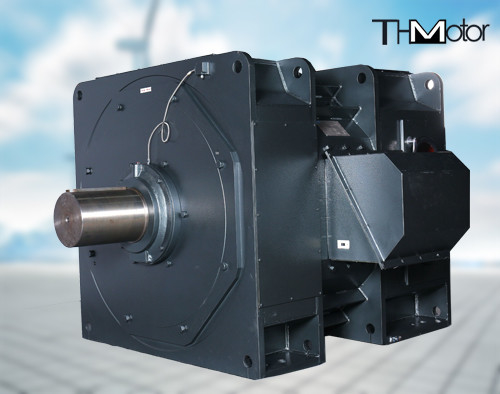

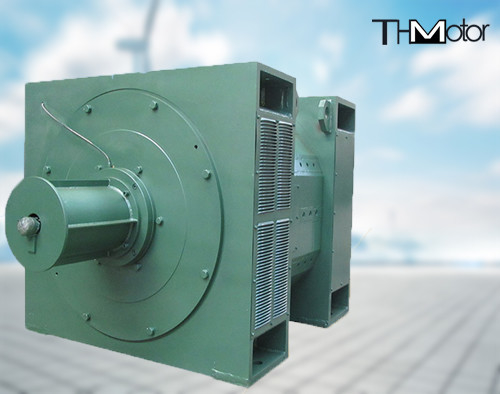

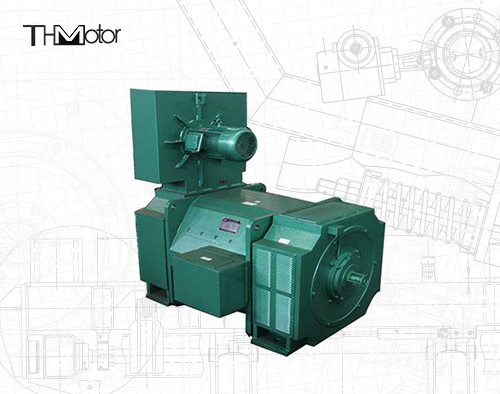

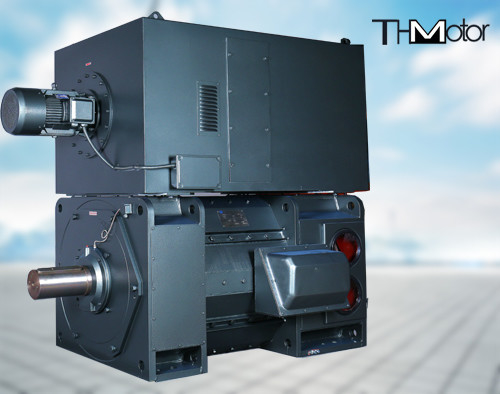

محرك تيار مستمر عالي الجهد سلسلة Z 1600KW IP23 IP44



I. نظرة عامة
الإطار من هذه السلسلة من المحركات لديها ستة ارتفاعات مركزية، تتراوح من 315-560 مم.
الأداءتحديد أبعاد التثبيت والمتطلبات التقنية لهذه السلسلة من المحركات تتوافق مع المعايير الوطنية (GB) ومعايير اللجنة الكهربائية الدولية (IEC).

2شروط الاستخدام
1هذه السلسلة من المحركات يمكن تركيبها في حالات ظروف بيئية قاسية نسبيا.ولكن يجب اختيار طريقة التبريد الصحيحة ومستوى الحماية للحفاظ على النظافة داخل المحرك.
2يجب ألا يحتوي هواء تبريد هذه السلسلة من المحركات على الأحماض والقليات وغيرها من الغازات التي قد تضر بأداء العزل والتحويل للمحرك.

3إذا كانت هذه السلسلة من المحركات تستخدم في السفن الجافة والمناطق الاستوائية الرطبة، وإذا كان هناك ضباب الملح والرطوبة في بيئة العمل، يجب أن يتم الاتفاق على حدة.

4تشير القوة الاسمية لهذه السلسلة من المحركات إلى الشرط الذي لا يتجاوز الارتفاع 1000 متر ورطوبة الهواء المحيط لا تتجاوز 40 درجة مئوية.

5مصدر الطاقة لهذه السلسلة من المحركات يتبنى مصدر الطاقة المباشر الثابت، أو مصدر الطاقة الموحد.

6عندما يتم تشغيل المحرك بواسطة مصدر طاقة للمصحح الثابت ، يجب ألا يكون عدد نبضات المصحح أقل من 6 ،و يجب ألا يتجاوز عامل التموج القصوى لمصدر الطاقة 10% تحت سرعة القاعدة المسموح بها، الجهد الاسمي والتيار الاسمي للحمل.
أداء المنتج
1تصنيف هذه السلسلة من المحركات هو وضع العمل المستمر (S1).
2هناك خمسة فولتات قياسية من هذه السلسلة من المحركات: 220V، 330V، 440V، 550V، 660V، ويمكن أيضا استنتاج فولتات أخرى، والتي تحتاج إلى التفاوض عند الطلب.
3طريقة الإثارة الأساسية لهذه السلسلة من المحركات هي الإثارة المنفصلة. يحتوي لفائف الإثارة على أربع محطات رائدة ، تنقسم إلى مجموعتين.عندما تكون المجموعتان متصلتان بالسلسلة، فولتاج الإثارة هو 220 فولت، وعندما يتم توصيلها بالتوازي، فولتاج الإثارة هو 110 فولت. يمكن طلب مستويات أخرى من فولتاج الإثارة عند الطلب.
هذه السلسلة من المحركات تسمح بالإثارة القسرية ، ولا يجب أن يتجاوز فولتاج الإثارة القسرية 500 فولت. أثناء الإثارة القوية ،يمكن أن يتجاوز تيار الإثارة قليلاً تيار الإثارة المسمى لحظات، ولكن بعد استقرار تيار الإثارة ، يجب ألا يتجاوز.



المحرك المتوسط المتردد من سلسلة Z
الطاقة الاسمية 55kw - 1600KW
الجهد الاسمي: عادي 400V، 440V، 660V
السرعة: 320RPM/410RPM/620RPM/1200RPM
درجة الحماية: IP23/IP44
فئة العزل: F
نظام العمل: S1
نوع التعبئة: مربع من الخشب/صندوق خشبي للتبخير في الخارج
