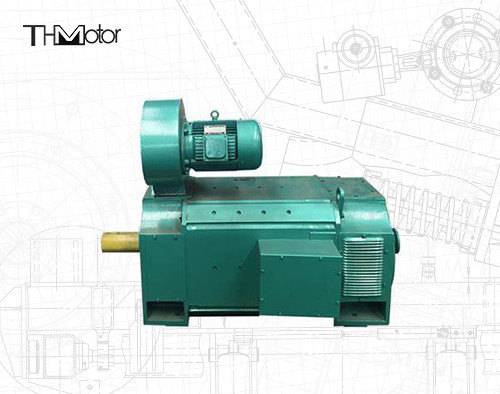

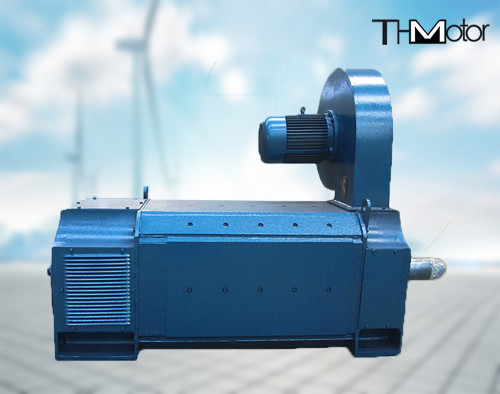

ZSN4 DC Motor Drive الفرن الدوار للأسمنت محرك DC IC37 IC81W





1الخصائص والاستخدامات:
محرك ZSN4 سلسلة DC هو منتج جديد وضعت من قبل مصنعنا على أساس Z4 محرك DC وفقا لظروف العمل من محرك القيادة الرئيسية من الفرن الدوار في مصنع الاسمنت.
هذه السلسلة من المحركات تعتمد بنية متعددة الأطراف مع استخدام مساحة عالية.والتي مناسبة لتزويد جهاز التصحيح بالطاقة ويمكن أن تتحمل ظروف العمل لتغيير التيار النابض والسرعة (تغيير الحمل)درجة العزل للمحرك هي F، ويتم تبني هيكل العزل الموثوق به وعملية العزل لضمان أداء العزل المستقر وتبديد الحرارة الجيد.وفقًا لظروف العمل المحددة لفرن الخرسانة الدوار، تم تصميمها وتصنيعها بحيث يمكن أن يصل عزم الدوران البدائي للمحرك إلى 2.5 ضعف العزم الاستهلاكية.يتم اعتماد طريقة التبريد من التهوية القناة لضمان التشغيل الآمن والموثوق به للمحرك في بيئة قاسية مع الغبار الكبير.
أبعاد التثبيت الخارجي لهذه السلسلة من المحركات تتوافق مع المعيار الدولي IEC72 باستثناء البعد المحوري "B" بين الثقوب الزاوية السفلية.
أداء المحرك:
1يجب أن يتم تصنيف المحرك للعمل تحت ظروف الاستخدام التالية:
1.1الارتفاع لا يتجاوز 1000 متر.
1.2يجب أن لا تتجاوز درجة حرارة وسط التبريد الذي يدخل المحرك 40 درجة مئوية.
1.3المحرك في نظام العمل المستمر (S1).
1.4يتم تشغيل دائرة الجهاز المحرك والإثارة من قبل مصدر الطاقة الثابتة، ويمكن أيضا أن يتم تشغيلها من قبل مجموعة مولد DC.
1.5بالنسبة للمحرك مع التهوية القناة والتبريد، يجب أن يلبي حجم الهواء وضغط الهواء متطلبات الجدول التالي،ومدخل الهواء على الغطاء النهائي على الجانب غير المتحول من المحرك.
حجم الإطار حجم الهواء (m3/h) الضغط الثابت (Pa)
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

2فئة عزل المحرك هي فئة F
3الجهد الاسمي للجهاز المحرك هو 440 فولت، و 400 فولت، 220 فولت أو جهد آخر يمكن أيضا أن يتم استخلاصها وفقا لمتطلبات المستخدم: الجهد الجهاز المنخفض هو تنظيم سرعة عزم ثابت،في حالة التيار المستمر للسلسلة، الحد الأدنى من سرعة المحرك يمكن أن تصل إلى 20r / ملم، ويمكن الحفاظ على عزم دوران اسمي في هذا الوقت، والسرعة مستقرة.
4فولتج الإثارة المسموح به للمحرك هو 180 فولت، ويمكن أيضًا استخلاص فولتجات الإثارة الأخرى. لضمان العزل الموثوق به لنظام الإثارة،عند فصل دائرة الإثارة، يجب توصيل المقاومة الإفراج بالتوازي في كلا الطرفين من التلفة الإثارة لمنع إمكانات ذاتية التحفيز. عندما فولتاج الإثارة هو 180-220 فولت،قيمته حوالي 7 مرات قيمة مقاومة البرد من التلفيف الإثارة. إذا كان فولتاج الإثارة هو 320 ~ 370V ، فإن قيمته حوالي 5 مرات.
5قيمة الكفاءة في ورقة البيانات التقنية هي الكفاءة عند الطاقة الاسمية والجهد الاسمية والسرعة الاسمية، وتشمل خسارة الإثارة،ولكن لا تشمل الطاقة المطلوبة من قبل جهاز التهوية.
6المحرك ZSN4-225 ليس لديه ملفات تعويض، ولكن لديه الملفات الإثارة سلسلة.
7يتم تزويد المحرك بمحطة مع علامة الأرض.
8أداء هذه السلسلة من المحركات يتوافق مع متطلبات المعايير الوطنية GB755-87؛ JB6316-92؛ IEC34-1.

الطاقة الاسمية: 40kw - 355KW
الجهد الاسمي: 220V العادي، 400V، 440V، 660V
السرعة: 750 دورة في الدقيقة/1000 دورة في الدقيقة/1500 دورة في الدقيقة
درجة الحماية: IP21S
طريقة التبريد: IC01/IC06/IC17/IC37
فئة العزل: F
