مكان المنشأ: | الصين |
اسم العلامة التجارية: | THMotor |
إصدار الشهادات: | CE |
رقم الموديل: | تي 7000 |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | USD 20000-100000 |
تفاصيل التغليف: | التعبئة صالحة للابحار |
وقت التسليم: | 70 يومًا |
القدرة على العرض: | 100 مجموعة / سنة |
اسم المنتج: | Z4 DC Motors للصناعة المعدنية درفلة أدوات آلة قطع المعادن | نطاق القوة: | 1000-12000 كيلو واط |
---|---|---|---|
الجهد االكهربى: | 3kv-11kv | مدى السرعة: | 1000 دورة في الدقيقة - 1500 دورة في الدقيقة |
أعمدة: | 4،6 | تكرار: | 50 هرتز ، 60 هرتز |
طريقة التبريد: | IC37 ، IC81W | معدل IP: | IP44 ، IP54 ، IP55 |
تسليط الضوء: | صناعة المعادن محركات DC 1500 دورة في الدقيقة,صناعة المعادن Z4 محركات DC,محركات Z4 DC 1500 دورة في الدقيقة |

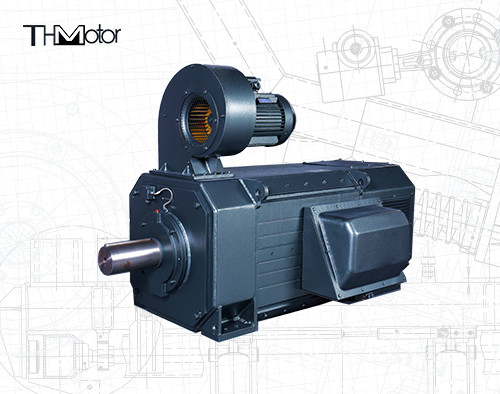

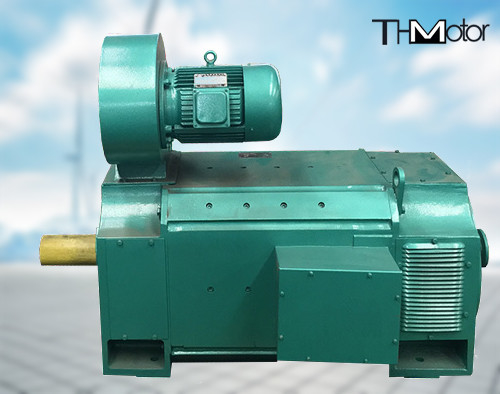

Z4 DC Motors للصناعات المعدنية المتداول مطاحن أدوات آلة قطع المعادن
نظرة عامة على المنتج
يمكن استخدام محركات DC من سلسلة Z4 على نطاق واسع في مختلف القطاعات الصناعية مثل مطاحن درفلة الصناعة المعدنية ، وأدوات آلات قطع المعادن ،
صناعة الورق والصباغة والنسيج والطباعة والاسمنت وآلات بثق البلاستيك ، إلخ. السحب.بالنسبة لمواصفات مختلفة ، يمكن أن يصل نطاق معدل الحركة الثابتة وتنظيم السرعة المغناطيسية الضعيفة إلى 1.0-3.0 مرة من السرعة المقدرة ، ويقلل عزم الدوران الثابت من جهد المحرك ويمكن أن يكون تنظيم السرعة الهابطة منخفضًا مثل 20r / min.
تتوافق أبعاد التركيب الخارجي لهذه السلسلة من المحركات مع المعيار الدولي IEC72 باستثناء البعد المحوري "B" بين فتحتين القدمين.
يمكن تقييم الأداء والمتطلبات الفنية لهذه السلسلة من المحركات وفقًا لمعيار اللجنة الكهروتقنية الدولية ، IEC34-1 أو معيار ألمانيا الغربية الوطني DIN57530.
تعتمد هذه السلسلة من المحركات على هيكل متعدد الأضلاع مع استخدام مساحة عالية.نير الجزء الثابت هو نوع مصفح ، ومناسب لإمداد طاقة المعدل ، ويمكنه تحمل ظروف العمل للتيار النبضي وتغير التيار السريع (تغيير الحمل).يتم تثبيت الأعمدة مع تحديد المواقع بدقة وبالتالي تخفيف جيد.
درجة العزل للمحرك هي F ، وتم اعتماد هيكل العزل الموثوق به وعملية التشريب لضمان أداء عزل مستقر وتبديد جيد للحرارة.
تتميز هذه السلسلة من المحركات بخصائص الحجم الصغير والأداء الجيد والوزن الخفيف وقوة الإنتاج العالية والكفاءة العالية والموثوقية العالية ، ويمكنها التنافس مع محركات المستوى المتقدم الدولي.
يمكن للمحرك العمل لفترة طويلة بدون مفاعل تجانس خارجي مزود بمصعد طاقة ثلاثي الأطوار يتم التحكم فيه بالكامل.يتم تشغيل المحرك بجهد مقدر 160 فولت بواسطة مزود طاقة جسر أحادي الطور.في هذا الوقت ، يجب توصيل دائرة المحرك بمفاعل لقمع التيار النابض.يتم عرض قيمة المحاثة في الجدول.
2. مقدمة الهيكل
يعتمد محرك DC من سلسلة Z4 على هيكل مثمن الأضلاع مصفح بالكامل ، والذي لا يحتوي فقط على معدل استخدام مرتفع للمساحة ، ولكن يمكنه أيضًا تحمل التيار الديناميكي وتغيرات الحمل السريع عند تشغيله بواسطة مقوم ثابت.
طريقة التبريد الأساسية للمحرك هي IC06 ، أي التهوية الخارجية بمنفاخها الخاص ؛يمكن أن يكون أيضًا IC17 ، أي أن مدخل هواء التبريد عبارة عن أنبوب ، والمخرج عبارة عن عادم كوة ؛يمكن أيضًا أن يكون IC37 ، أي أن مدخل ومخرج هواء التبريد عبارة عن أنابيب.وهناك العديد من الأشكال المشتقة ، مثل نوع التهوية الذاتية ، ونوع المروحة المحورية ، والنوع المغلق ، ونوع مبرد الهواء / الهواء ، وما إلى ذلك. انظر الجدول 1 لمعرفة حجم هواء التبريد ، وضغط الهواء ، وقوة محرك المروحة المطلوبة لكل محرك بحجم إطار.مستوى الحماية الأساسي لسلسلة المحركات بأكملها هو IP21S.
يُنظر إلى موضع صندوق مخرج المحرك من طرف ناقل الحركة (وليس طرف المبدل) على الجانب الأيمن من الإطار (أي الصندوق الأمامي).إذا طلب المستخدم وضع صندوق المخرج على الجانب الآخر من الإطار ، فقم بالإشارة إلى المربع العكسي عند الطلب.عمود المحرك هو في الأساس امتداد عمود واحد ، واتجاه العمود المواجه لصندوق المخرج (الصندوق الإيجابي) هو العمود الأيسر.إذا احتاج المستخدم ، يمكن أيضًا تحويله إلى امتداد بعمود مزدوج.يُنظر إلى الاتجاه الأساسي لدوران العمود من نهاية المبدل على أنه عكس اتجاه عقارب الساعة.وضع نقل المحرك هو اقتران مرن.يمكن استخدامه أيضًا في وضع نقل مع قوة شعاعية معينة (حزام أو ناقل حركة تروس) ، ويجب ألا تكون القوة الشعاعية المسموح بها أكبر من القيمة الموجودة على المنحنى في الملحق ب.
3. تعليمات الطلب
1. قبل تقديم الطلب ، يرجى التحقق من عينة المنتج لتحديد مواصفات النموذج والبيانات الأخرى للمنتج المطلوب ، واختيار المنتجات ذات المواصفات القياسية المدرجة في العينة قدر الإمكان.يرجى الإشارة إلى طراز المحرك ، الطاقة ، الجهد ، سرعة الدوران ، وضع الإثارة ، جهد الإثارة وشكل التركيب الهيكلي وغيرها من البيانات في عقد الطلب ، مثل Z4-180-31 37KW 440V 1000r / min متحمس بشكل منفصل 180 فولت ، أفقي مع قدم أو IMB3.
2. عندما تكون هناك متطلبات خاصة للمنتج ، مثل تمديد العمود المزدوج ، وضعية الصندوق العكسي لصندوق المخرج ، والدوران العكسي للعمود ، وما إلى ذلك ، يجب الإشارة إليها بوضوح في العقد.
3. إذا كانت الأصناف والمواصفات المطلوبة غير مدرجة في هذا الكتالوج ، أو كانت هناك متطلبات خاصة أخرى ، فيجب توقيع عقد أو اتفاقية إنتاج تجريبي بعد التفاوض والاتفاق بين الطرفين.
4. باستثناء مفتاح تمديد العمود للمحرك ، لا يتم تضمين جميع الملحقات في نطاق التوريد.إذا احتاج المستخدمون إلى ملحقات أو قطع غيار ، مثل الفرشاة وحاملات الفرشاة وما إلى ذلك ، فيرجى الإشارة إلى الملحقات أو قطع الغيار المطلوبة في العقد مقدمًا.مواصفات الاسم والكمية.
5. إذا كانت بيئة الاستخدام خاصة ، فيجب تحويلها إلى نوع استوائي رطب ، يرجى الإشارة إلى "TH" بعد النموذج الأصلي.
مواصفات المنتج
اسم المنتج: | Z4 DC Motors للصناعات المعدنية المتداول مطاحن أدوات آلة قطع المعادن | نطاق القوة: | 1000-12000 كيلو واط |
---|---|---|---|
الجهد االكهربى: | 3kv-11kv | مدى السرعة: | 1000 دورة في الدقيقة - 1500 دورة في الدقيقة |
أعمدة: | 4،6 | تكرار: | 50 هرتز ، 60 هرتز |
طريقة التبريد: | IC37 ، IC81W | معدل IP: | IP44 ، IP54 ، IP55 |
كل سلسلة من المحركات
