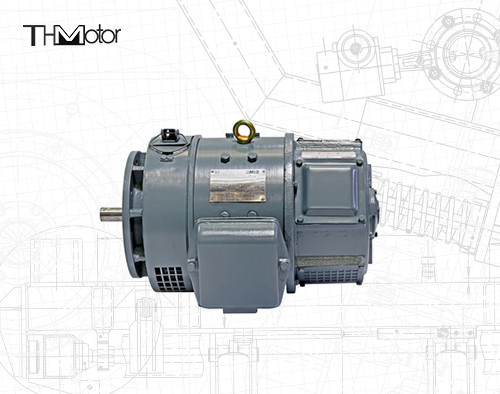

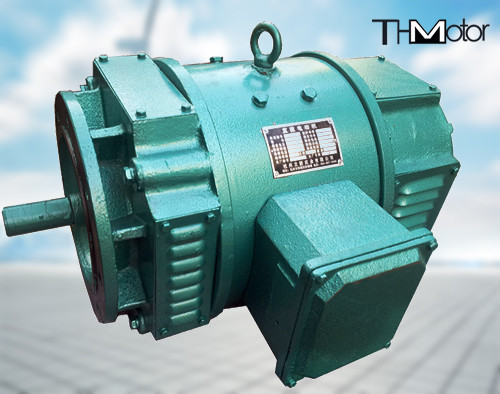

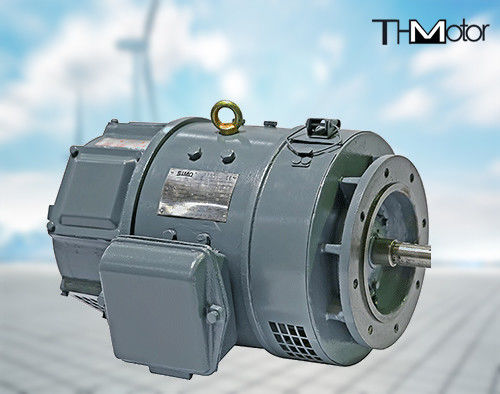

CE IEC Z2 Series محرك تيار مستمر صغير عالي الجهد 115 فولت 220 فولت z2 محركات تيار مستمر صغيرة

سلسلة Z2 المحركات المباشرة الصغيرة

لمحة عامة عن المنتج

I. نظرة عامة
1. سلسلة Z2 محركات DC الصغيرة هي سلسلة قياسية من محركات DC الصغيرة الصادرة عن وزارة صناعة الآلات في جمهورية الصين الشعبية JB1104-68.لديها مزايا الأداء الموثوق به والسعر المنخفض، ولا يزال يستخدم على نطاق واسع في آلات الطباعة والصباغة ، آلات التعبئة والتغليف ، آلات البلاستيك وغيرها من الصناعات.

2يتم تقسيم محركات التيار المباشر الصغيرة من سلسلة Z2 إلى 11 حجم إطار ، وكل حجم إطار له طولان للقلب. هناك ثلاثة أنواع من محركات التيار المباشر ، مولدات التيار المباشر ومولدات تنظيم الجهد المباشر ،مناسبة لبيئة العمل العاديةيستخدم المحرك للنقل العام ، ويستخدم المولد كمصدر طاقة مشترك عام ، ويستخدم مولد تنظيم الجهد كحزمة بطارية.

3وضع الإثارة: يتم تحريك المحرك أو إثارة أخرى مع كمية صغيرة من التلفات المستقرة.
المولد هو محفز مغناطيسي معقد أو محفز آخر (المولد ذو الجهد القياسي 230 فولت) ؛مولد تنظيم الجهد هو مغناطيسي الإثارة المتوازية (بدون طي الإثارة المتسلسلة).
الجهد المغناطيسي الآخر للإثارة للمحرك مصنوع من 110 فولت أو 220 فولت.
الجهد الاسمي للمحرك هو 110 فولت، وهناك فقط جهد متحمس منفصل واحد من 110 فولت.

4يمكن تشغيل المحرك بواسطة حزام V أو عجلة العجلات أو ربط مرن ، ولا يستخدم محامل المحرك للدفع المحوري.

5يمكن تصنيع محركات سلسلة Z2 إلى محركات متوازية مستمرة استوائية رطبة (TH) مع خصائص مقاومة للرطوبة والعفن والدخان للاستخدام في المناطق الاستوائية الرطبة وفقًا لمتطلبات الاستخدام ،والتي يجب الاتفاق عليها بشكل منفصل.
يمكن أيضًا جعل سلسلة Z2 2-11 # آلية مشتقة من ZYS-A tachometer.

6السلسلة الأساسية من محركات سلسلة Z2 هي محركات ذاتية التهوية. عندما يتم خفض الجهد المطبق على الهيكل لتقليل السرعة،فإن عزم الدوران سوف ينخفض بالتوافق مع انخفاض سرعة.

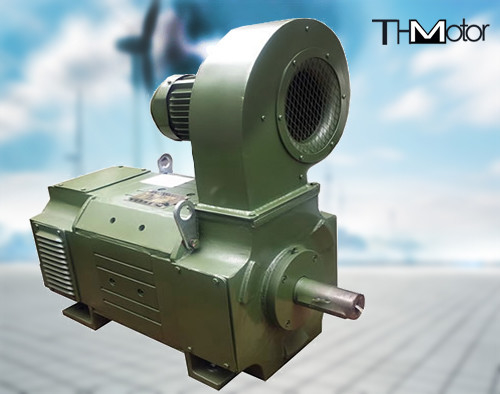

7يمكن أيضاً تصنيع المحركات من سلسلة Z2 6-11 إلى نوع هيكل منفخ خارجي، ويتم تثبيت المنفخ فوق غطاء نهاية نهاية امتداد العمود.

8محركات سلسلة Z2 هي محركات متواصلة ميكانيكية صغيرة للاستخدام الصناعي العام. المحركات مناسبة للدفع الكهربائي مع نطاق تنظيم سرعة الطاقة الثابتة لا يزيد عن 2:1 وقدرة الحمل الزائد لا تزيد عن 1.5 مرات عزم الدوران المسموح به. يمكن استخدامه في أدوات آلة قطع المعادن، صناعة الورق، الصبغ والنسيج، الطباعة، الاسمنت وغيرها من الصناعات. يمكن استخدام المولد كمصدر للطاقة،إضاءة أو إمدادات الطاقة الأخرى بالجهد الثابت.

ثانياً، هيكل ونوع التثبيت
1المحرك هو امتداد عمود دائري أحادي الاتجاه ، وفقًا لمتطلبات المستخدم. يمكن جعله امتدادًا ثنائي المحور.1-6 محركات يمكن أن تنقل عزم دوران الاسمية وفقا لوضع نقل الرابع من المراجعة العامة، في حين أن رقم 7-11 الإطار، تمديد العمود من نهاية المحول يتم تشغيله من قبل ربط، والتي يمكن أن تنقل عزم دوران اسمي،ويستخدم مثلث محرك العجلات الحزامية نوع العجلات يمكن أن تنقل فقط 50٪ من عزم الدوران الاسمي.
2موقع مربع منفذ المحرك الأفقي ، ينظر إليه من نهاية امتداد العمود ، هو على الجانب الأيسر من قاعدة الماكينة.يمكن وضع مربع المخرج على الجانب الأيمن من قاعدة الآلة، ولكن يجب أن يتم تحديدها عند الطلب.
3يمكن أن تعمل محركات Z2 DC بشكل طبيعي في الدوران للأمام أو للخلف.
4يعتبر اتجاه الدوران لمولدات سلسلة Z2 ومولدات تنظيم الجهد ضد عقارب الساعة من نهاية امتداد العمود. وفقا لمتطلبات الاستخدام،يمكن أيضا أن تصنع في مولدات دوران على اتجاه عقارب الساعة أو مولدات تنظيم الجهد، ولكن يجب أن تلاحظ عند الطلب.
5يمكن توفير مولدات سلسلة Z2 ومولدات تنظيم الجهد كمجموعة كاملة من مجموعات مولدات مطابقة بمحركات غير متزامنة ثلاثية المراحل من سلسلة Y وفقا لمتطلبات الطلب.
6السلطة المسجلة لمولد تنظيم الجهد هي السلطة عند متوسط الجهد (135 فولت ل 110/160 فولت، و 270 فولت ل 220/320 فولت).عندما يكون الجهد أعلى من متوسط الجهد، قوته الخارجة ليست أكبر من الطاقة المسجلة. الطاقة ، عندما يكون الجهد أقل من الجهد المتوسط ، فإن تيار خروجه ليس أكبر من التيار المسجل.
7مولد التيار المباشر أو مولد تنظيم التيار المباشر هو نوع واحد فقط من النوع الأفقي مع الأقدام على القاعدة.
3وصف النموذج
Z تعني التدفق "المباشر"، 2 تعني التصميم الوطني النهائي الثاني، الرقم بعد الخط الأفقي يعني رقم الإطار وطول النواة الحديدية. في -112، 11 يمثل الإطار 11,و 2 يمثل النواة الحديدية الطويلة
4أداء المنتج
1. إن فولتاج الجهاز في السلسلة الأساسية من محركات التيار المباشر هو 1110 فولت؛ هناك نوعان من 220 فولت، والسرعة الاسمية هي 3000r/min، 1500r/min، 1000r/min، 750r/min، و 600r/min.
2الجهد الاسمي للسلسلة الأساسية من مولدات التيار المباشر هو 115 فولت و 230 فولت، والسرعة الاسمية هي 2850r / min، 1450r / min؛ nfn960r / min، ما مجموعه 3 أنواع.
3الجهد الاسمي للمجموعة الاساسية من مولدات التيار المباشر هو 110V / 160V و 220V / 320V ، والسرعة الاسمية هي 2850r / min و 1450r / min.
4بالإضافة إلى محركات السلسلة الأساسية الثلاثة أعلاه ، فإن فولتاج الجهاز هو 180 فولت ، والبيانات التقنية موضحة في الجدول 6 ، وجهاز الجهاز هو 440 فولت.
5بالإضافة إلى البيانات المذكورة أعلاه،أي محرك من أي مواصفات يمكن استخلاصها إلى مستويات أخرى من الجهد (ولكن لا يتجاوز أقصى جهد يسمح به المواصفات) والقوة والسرعة المقابلة، ولكن يجب التفاوض على حدة.
