محرك متزامن بدون فرشاة TXZ كبير 400-15000 كيلو واط 3 كيلو فولت - 11 كيلو فولت بعزم دوران بدء كبير لصناعات التعدين والأسمنت

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	THMotor
إصدار الشهادات:	CE
رقم الموديل:	TDMK400

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	USD 20000-100000
تفاصيل التغليف:	التعبئة صالحة للابحار
وقت التسليم:	70 يومًا
القدرة على العرض:	100 مجموعة / سنة

مفصلة وصف المنتج

نطاق الطاقة:	400-15000KW	الجهد االكهربى:	3KV-11KV
نطاق السرعة:	100 ، 125 ، 150 ، 167 ، 187.5 ، 200 ، 250 ، 300r/min	أعمدة:	60 ، 48 ، 40 ، 36 ، 32 ، 30 ، 24 ، 20
تكرار:	50 هرتز ، 60 هرتز	طريقة التبريد:	IC01 ، IC37 ، IC81W
معدل الملكية الفكرية:	IP00 ، IP20 ، IP21 ، IP23 ، IP44 ، IP54 ، IP55	معيار:	IEC ، GB
إبراز:	محرك TXZ AC ثلاثي الأطوار متزامن بدون فرش,محرك مطحنة تعدين TXZ,محرك مطحنة فحم TXZ , TXZ mining mill Motor , TXZ coal mill Motor

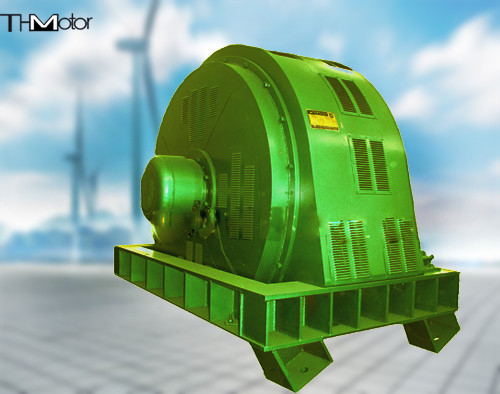

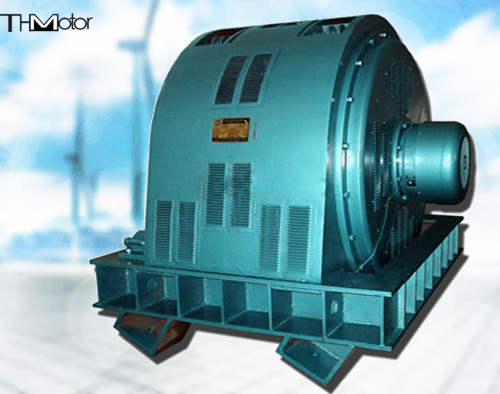

محرك متزامن TXZ AC ثلاثي المراحل بدون فرشاة

TXZ محرك متزامن متردد على نطاق واسع من 3 مراحل مصمم لمصانع التعدين ومصانع الفحم وتطبيقات صناعة الاسمنت وغيرها من العمليات الثقيلة التي تتطلب عزم تشغيل كبير.

لمحة عامة عن المنتج

يعمل المحرك المتزامن من سلسلة TXZ بسرعة رئيسية تبلغ 250r / min ويتم تثبيته عادة بزاوية 30 °.هذه المحركات تستخدم في المقام الأول لمحطات ضخ الصرف وتتوفر مع درجات الحماية IP20، IP21، و IP23.

التكوين الهيكلي

طريقة التبريد:يتم تبريد المحركات باستخدام أنظمة تبريد IC81W أو IC91W.

فئة الحماية:عندما يحتوي الغلاف الرئيسي على أجزاء حية مكشوفة ، فإن فئة الحماية هي IP54. بالنسبة للغلافات التي تحتوي على تدابير مقاومة للغبار حيث يتم عزل جميع الأجزاء الحية المعرضة (باستثناء الملفات) ،فئة الحماية يمكن أن تكون IP44.

طرق التثبيت

تشكيلات التثبيت المتاحة تشمل IM7311, IM7315, IM7312, IM7317, و IM7115 لتتناسب مع متطلبات ضاغطة محددة:

IM7311:محاملين من نوع المقعد ، تمديد عمود أسطواني واحد ، تركيب أفقي مع أقدام مرتفعة ولوحة قاعدة كاملة
IM7315:محاملين من نوع المقعد ، تمديد عمود فلانج واحد ، تركيب أفقي مع أقدام مرتفعة ولوحة قاعدة كاملة
IM7312:اثنين من محامل نوع المقعد ، اثنين من امتدادات العمود الأسطواني ، التثبيت الأفقي مع أقدام مرتفعة ولوحة قاعدة كاملة
IM7317:محاملين من نوع المقعد، تمديد عمود شاشة واحدة ومدد عمود أسطواني واحد، التثبيت الأفقي مع أقدام مرتفعة ولوحة قاعدة كاملة
IM7115:محمل مقعد واحد لنهاية تمديد غير العمود (مشاركة محمل مع الحمل) ، تمديد عمود واحد مع شقوق ، تركيب أفقي مع أقدام مرتفعة ولوحة قاعدة كاملة

يمكن تصنيع تكوينات مخصصة مع طرق تبريد مختلفة ومستويات حماية وطرق تثبيت وفقًا لمتطلبات المستخدم المحددة.

بناء السيارات

يحتوي المحرك على هيكل مربع مع مظهر جميل من الناحية الجمالية وتصميم مضغوط. تشمل المكونات الرئيسية الستاتور، الدوار، محفز التيار المتردد، قرص التنقل الدوار،جهاز الإثارة الستاتيكية، مربع التقاطع، والحاويات، والباردة (مع حماية تسرب المياه) ، والقاعدة.

يعمل المحرك الرئيسي كجوف مستقل ، مع محفز التيار المتردد وقرص التنقل الدوار الموضع خارج محمل مقعد نهاية غير القيادة.يستخدم المحرك الرئيسي نظام قناة الهواء الذي يتبادل الحرارة مع الهواء التبريد من خلال ثقوب التهوية في قاعدة المحركفي محركات امتداد العمود المزدوج ، يمكن دمج المحفز والمحول الدوار داخلياً. يتم توصيل محفز التيار المتردد ، قرص المكيف الدوار ، والدوار الرئيسي بشكل متكافئ ،مع خطوط الإثارة التي تمر عبر فتحة الرصاص المركزية للعمود.
