مطحنة التعدين ثلاث مراحل AC محرك متزامن IC37 IC81W

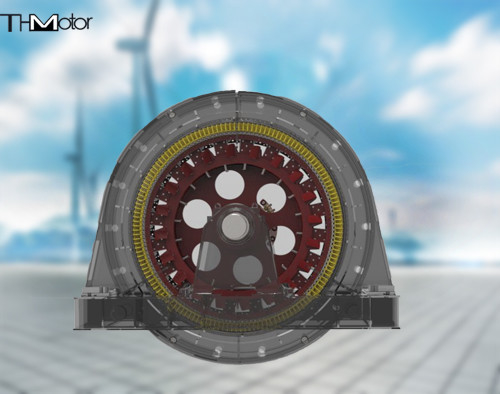

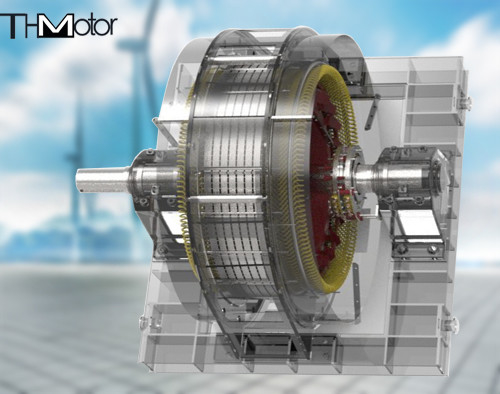

TDMK400KW AC محرك متزامن لآلة مطحنة التعدين

تم تصميم المحركات المتزامنة ثلاثية الطور TDMK (TM) لمطاحن التعدين خصيصًا لمصانع الدرفلة.وضع بدء التشغيل هو بدء التشغيل بالضغط الكامل.إذا كانت سعة الشبكة غير كافية ، فيمكن تقليل الجهد بشكل مناسب للبدء.يتوافق التصنيع مع GB755 "المتطلبات الفنية الأساسية للآلات الكهربائية الدوارة" و JB8 / DQ3449 "الشروط الفنية للمحركات المتزامنة الكبيرة ثلاثية الطور من سلسلة TK".

محرك متزامن ثلاثي الأطوار TDMK (TM) لمطحنة التعدين مناسب لارتفاع لا يتجاوز 1000 متر وتبريد درجة حرارة متوسطة لا تتجاوز 40 درجة.الفولطية المقدرة لهذه السلسلة من المحركات هي 6000 فولت ، ويمكن أيضًا توفير 3000 فولت و 10000 فولت وفقًا لمتطلبات المستخدم.نطاق انحراف الجهد المسموح به هو + 5٪ ، وتردد القدرة المُقدر 50 هرتز ، وعامل القدرة المُقدر 0.9 (رائد).

يحتوي المحرك المتزامن ثلاثي الأطوار لمطحنة التعدين TDMK (TM) على نهاية امتداد عمود أسطواني ، ويجب تدوير اتجاه دورانه في الاتجاه المحدد بواسطة العلامة.يكون اتجاه الدوران بشكل عام عكس اتجاه عقارب الساعة عند النظر إليه من طرف حلقة المجمع.في اتجاه عقارب الساعة.عندما يتم توصيل المحرك والمطحنة عن طريق اقتران ، فإن امتداد عمود المحرك لا يمكنه تحمل القوة الشعاعية الخارجية أو القوة المحورية.

TDMK (TM) يعتمد نظام الإثارة المحرك المتزامن ثلاثي الأطوار لمطحنة التعدين جهاز إثارة الثايرستور.يسمح المحرك ببدء التشغيل المباشر بجهد كامل.إذا كانت شبكة الطاقة الخاصة بالمستخدم لا تسمح ببدء الجهد الكامل مباشرة ، فيمكن أيضًا استخدام بداية التنحي.في هذا الوقت ، يتناقص تيار البدء للمحرك بما يتناسب مع الجهد الطرفي ، وينخفض ​​عزم الدوران الأولي بما يتناسب مع مربع الجهد الطرفي.خيوط الجزء الثابت: هناك ستة خيوط ، U1 ، VI ، W1 ، U2 ، V2 ، W2 على التوالي ، وتستخدم الكابلات المطاطية عالية الجهد لتوصيل المشابك الموجودة في أسفل الإطار ، ويمكن أيضًا تحويلها إلى تقاطع مربع للأسلاك كما هو مطلوب.
