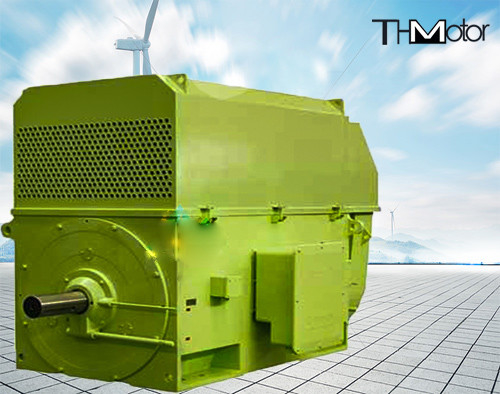

400kw إلى 6000kw IP23 IP54 IP55 محركات التيار المتردد عالية الجهد التعريفي الكهربائية للصلب المتداول

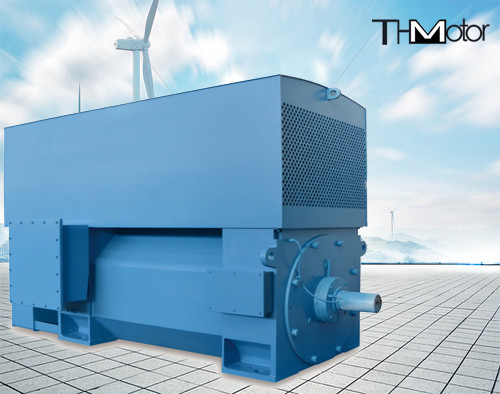

Ykk Series IP23 IP54 IP55 محرك تحريض عالي الجهد للتيار المتردد للصلب المتداول

نظرة عامة على المنتج

Y. درجة الطاقة والأداء الكهربائي وأبعاد التركيب والتسامح لمحركات YKS و YKK متوسطة الحجم عالية الجهد ثلاثية الطور غير متزامنة (الإطار رقم 355-630) تتوافق مع المعيار الوطني لتصنيف وأداء المحرك الدوار gb755 ، معيار اللجنة الكهروتقنية الدولية Iec34-1 تصنيف وأداء المحرك الدوار ، ومعايير صناعة الآلات jb / t7593 ، jb / t10315.1 ، jb / t10315.2 ، إلخ

وفقًا لـ gb4942.1 و iec34-5 ، تشتمل درجة حماية الغلاف لهذه السلسلة من المحركات على IP23 و ipw24 و IP44 و IP54 على التوالي يمكن تحويل محرك IP23 إلى IP44 (تهوية الأنابيب) وفقًا لمتطلبات المستخدم إذا احتاج المستخدمون إلى درجات حماية أخرى ، يمكن توفيرها بشكل منفصل

طرق التبريد لهذه السلسلة من المحركات هي ic01 و ic611 و ic81w وفقًا لطرق التبريد gb / t1993 و iec34-6 للآلات الكهربائية الدوارة إذا احتاج المستخدمون إلى طرق تبريد أخرى ، فيمكن توفيرها بشكل منفصل

هيكل ونوع التثبيت لهذه السلسلة من المحركات هو IMB3 (أفقي مع أقدام) ، والذي يتوافق مع gb997 و iec34-7 <رمز هيكل المحرك ونوع التثبيت>

1 ، وصف المنظمة

قاعدة المحرك ملحومة بصفيحة فولاذية وتعتمد هيكل الصندوق المربع العام ، والذي يتميز بخصائص الوزن الخفيف والصلابة القوية

يعتمد الجزء الثابت على هيكل التثبيت بالضغط الخارجي ، ويعتمد لف الجزء الثابت العزل من الفئة F ، والنهايات مرتبطة بإحكام.يعتمد الجزء الثابت بأكمله عملية الطلاء الخالي من المذيبات بالضغط الفراغي (VPI) ، بحيث يصبح الجزء الثابت متينًا مع أداء كهربائي جيد وأداء مقاوم للرطوبة

هناك نوعان من الدوارات: الألمنيوم المصبوب وشريط النحاس.دوار الألمنيوم المصبوب مصنوع من الألمنيوم النقي.الدوار الشريط النحاسي مثبت في الأخدود بواسطة شريط نحاسي ، والشريط النحاسي والنهاية

الحلقة تعتمد عملية لحام موثوقة

يمكن أن يكون محمل المحرك محملًا متداولًا أو محمل منزلقًا ، ويجب تصميم درجة حماية المحمل وفقًا لـ IP54 إذا كان محملًا متداولًا ، يتم تشحيمه بالشحم ومجهز بأجهزة التزييت وتصريف الزيت ، والتي يمكن إعادة تزويدها بالوقود دون إيقاف الجهاز في حالة المحمل المنزلق ، يتم توفير نظام إمداد الزيت بشكل عام من قبل المستخدم ، وتكون كفاءة المحرك أقل قليلاً من تلك الموجودة في ورقة البيانات الفنية وفقًا للمعايير ذات الصلة. تم تصميم صندوق المخرج الرئيسي وفقًا لمعيار DIN الألماني ، ودرجة الحماية IP54.يتم تثبيته بشكل عام على الجانب الأيمن من المحرك (ينظر إليه من نهاية امتداد العمود) وفقًا لمتطلبات المستخدم ، يمكن أيضًا تثبيته على اليسار.يمكن تبديل فتحة مخرج صندوق التكرار في أربعة اتجاهات: لأعلى ولأسفل ولليسار ولليمين يوجد جهاز تأريض منفصل في صندوق المخرج الرئيسي

يكون المحرك عمومًا امتدادًا لعمود واحد ، ومفتاح تمديد العمود هو مفتاح مسطح ، والذي يمكن أيضًا تحويله إلى امتداد عمود مزدوج كما هو مطلوب من قبل المستخدم

إذا احتاج المستخدمون ، يمكنهم تثبيت عناصر قياس درجة حرارة التحمل ولف الجزء الثابت ، بالإضافة إلى سخانات الفضاء المقاومة للرطوبة للإغلاق

مواصفات المنتج
